摘要：地下连续墙防渗及支护工艺被广泛的运用于城市地铁、城市建筑地基、大桥锚定、水利水电建设、环保防渗、工程竖井开挖等项目中。在中风化、微风化等坚硬岩层，超深基坑或复杂地质条件下，双轮铣槽机及其套铣工艺，能有效保障施工效率、缩短工期、提高地连墙施工质量、减少塌方隐患，同时在成槽垂直度、降噪、减震、环保等方面都具有领先优势。

三宝建机及三宝双轮铣简介

三宝建设机械（株）成立于1976年，位于韩国第一大港口城市——釜山，是全球领先的基础施工及地下空间施工设备研发制造企业。产品涵盖地下连续墙设备、钻孔灌注桩设备、海上及隧道施工等设备。公司主要产品有：双轮铣槽机、地下连续墙抓斗、反循环钻机等22个大类近100种型号，是您值得信赖的地下空间施工设备专家。

三宝双轮铣槽机，作为三宝建机的核心产品，于1992年开始研发制造，1996年第一批次产品成功下线投入使用。经过近30年技术发展、11代产品升级、50多项核心专利、10多个国家和地区、300多项全球重大地连墙项目施工的积累，三宝双轮铣竞争力达全球领先水平。

代表型号及设备参数

CSC40-HDS80、SC40-HDS80、SC40-HDS100

工程概况

珠江三角洲水资源配置工程是国务院部署的的172项节水供水重大水利工程之一，工程输水线路总长113.1千米，计划总投资约338亿元，是迄今为止广东省历史上投资额最大、输水线路最长、受水区域最广的水资源调配工程。

实施珠江三角洲水资源配置工程，旨在解决深圳、东莞、广州南沙等地发展缺水问题的同时，有效改变以往受水区单一供水格局，提高城市的供水安全性和应急保障能力，对保障城市供水安全和经济社会发展具有重要作用，同时也将对粤港澳大湾区发展提供战略支撑。

珠三角工程输水线路穿越珠三角核心城市群，为了实现"少征地、少拆迁、少扰民"的目标，打造新时代生态智慧水利工程，该工程采用深埋盾构的方式，在纵深40米至60米的地下建造。建设工期约60个月。

此次CSC40-HDS80三宝双轮铣使用的标段是由中铁隧道局总包、上海远方基础工程公司分包的珠江三角洲水资源配置项目土建A6标LG10#工作段，LG10#竖井地连墙成槽施工。

工程地质简介

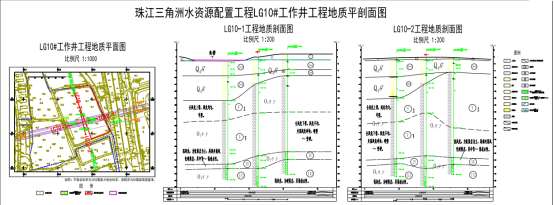

按照工程地质的划分原则，地基土层分布规律和变化情况祥见工程地质剖面图。

地连墙设计及施工简介

1、设计简介

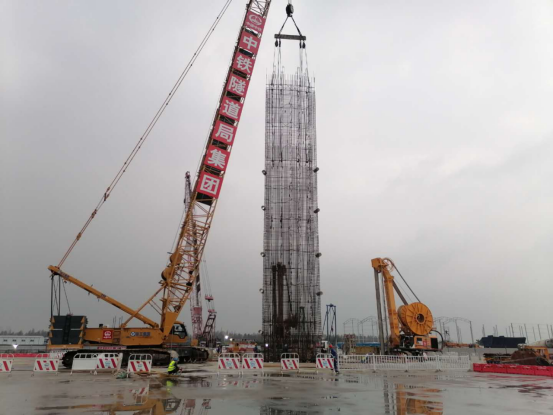

地连墙设计墙深66.5-70米，墙低入弱分化花岗岩不小于3米，且需要满足双穿盾构隧道通过设计深度。并需要在盾构机穿过位置预留钢筋笼玻璃纤维结构位置。按照设计需求预制钢筋笼并嵌入玻璃纤维，而后拼接吊装至指定槽段位置。

2、施工简介

   场地平整，硬化。制作导墙，且在导墙上精确定位每个槽段每幅地连墙位置，标出接头位置，编号划分Ⅰ期槽12幅，Ⅱ期槽12幅。采用CSC40-HDS80双轮铣槽机。以套铣接头施工方法进行槽段铣槽施工作业。施工工艺流程：场地平整→导墙制作→泥浆制备→铣槽（测壁，清底，换泥浆）→钢筋笼制作吊装（Ⅰ期槽两侧插入与槽同宽10-15米止水箱，防止未施工的Ⅱ期槽软土层渗入混凝土扰流）→安装导管浇筑混泥土（混凝土浇筑完一小时内拔出两侧止水箱）；深槽套铣接头Ⅱ期槽施工作业，预留Ⅱ期槽宽度约为2.4米，成槽施工时需要铣削两侧已浇筑完混凝土Ⅰ期槽10-20公分，铣削作业至设计标高，再进行刷壁、清底、换泥浆、吊装钢筋笼、浇筑混泥土。如此Ⅰ、Ⅱ期槽交替作业最终合围整个竖井地连墙成型。

   为合理加快成槽效率，并综合地质条件特点，此项目竖井地连墙施工，采用的是抓铣结合，深槽套铣接头方案。Ⅰ期槽每段划分约6.8米，采用成槽机预抓软土层，抓至50米左右，50以下入岩地质采用双轮铣三刀法铣削至设计标高。Ⅱ期槽需要采用深槽套铣Ⅰ期槽两侧各约20公分，Ⅱ期槽套铣预留宽度约为2.4米，成槽机标准斗宽为2.8米无法预抓施工，直接采用双轮铣深槽套铣一刀到底法铣削至设计标高。

设备施工总结

   珠江三角洲水资源配置工程土建项目A6标10#工地地质条件复杂，地连墙深度大，地连墙入岩底部岩层单轴饱和抗压强度达到100MPa以上，结合深槽套铣工法对双轮铣成槽施工带来了一定的挑战性，考验设备在高强度、大深度入岩施工工况时的稳定性，CSC40-HDS80双轮铣的成槽效率、成槽质量都得到了有力的印证。

   CSC40-HDS80三宝双轮铣，在三月份疫情期间第一时间响应号召，在确保操作人员健康指标合格的情况下第一时间复工，在三月份交付验收合格Ⅱ期槽7幅，该月总计成槽铣削方量约为1500m³，检修维护时间在72小时以内，实际铣槽施工时间超650小时，每24小时工作油耗仅为1300L-1600L。

   更多产品信息，请搜索抖音用户“湖南三宝机械设备”，视频查看！
